超聲波式六氟化硫氣體探測器SF6氣體泄漏監控子系統主要對SF6氣體為絕緣介質的高壓電器設備場所內進行環境監測。當場所內設備發生SF6氣體泄漏時，由于SF6氣體的密度是空氣的5倍，積累于底層空間，并造成局部缺氧，引起嚴重事故。為此：《電業安全工作規程》（發電廠和變電站部分）特別規定，工作人員進入SF6配電裝置室低位區或電纜溝進行工作必須保證SF6氣體濃度小于1000ppm，含氧量不低于18%及周圍環境相對濕度80%，同時必須開啟通風系統。

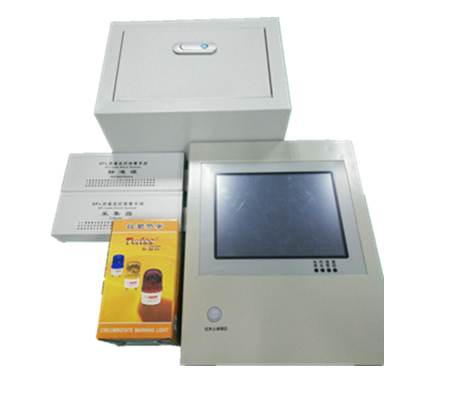

超聲波式六氟化硫氣體探測器
產品特點
先進的傳感器技術：采用超聲波測速技術，可宣檢測SF6氣體濃度。
多重檢測功能：主要針對SF6氣體泄漏和缺氧狀況進行檢測，并兼有溫度，濕度等環境數據的輔助功檢測功能，完全符合《電業安全工作規程》要求。
早期現場報警技術：微量檢測技術能發出早期現場警報，并指示氣體泄漏位置，及時通知危險地點內人員疏散，尋找及消除泄漏源，保護運行設備。
現場總線設計：一根電纜連接所有采集器及主機，可分立可組合，具有很高的現場適應性。
多點組網檢測：最多128點同時檢測（可根據用戶需求擴展），滿足現場環境需要，提高檢測可靠性。
遠程控制能力：數據可傳送到遠方控制中心，控制中心也可直接遠程查詢、控制監控系統。
開放性設計：可方便組成遠程監控系統，實現遙測、遙控功能；系統通訊采用標準通信規約，系統可方便接入綜合監控系統或其它系統。
長壽型設計：充分利用單片機的工作靈活性，傳感器采取間歇式工作測量，大大提高了傳感器的工作穩定性和使用壽命。
歷史數據記錄和查詢：大容量數據存儲器，可通過筆記本電腦等外高進行快捷查詢。
自動語音提示、報警：自動語音提示實時檢測結果，加強現場工作人員的直觀感覺。
免維護設計：整機無可調節器件，選用高等級、高品質的元器件，具有優異的抗干擾性能。
技術參數
工作環境：--30℃～+65℃，環境濕度≤95%，海拔2000米以下
工作電源及功耗：AC/DC 185～265V 主機﹤20VA
變送器：﹤5W
SF6氣體泄漏報警值：缺省1000ppm，可根據需求執行設置，報警誤差﹤5%（V/V）
氧含量檢測范圍：0～25%(V/V), ﹤0.5%(V/V) 低于18%報警
風機啟動SF6氣體泄漏時自動通風
氧氣含量≤18%時風機自動啟動
自動定時排風可手動強制啟動風機排風
溫度測量范圍：-20℃ ~ +99℃
濕度測量范圍：0～99%RH
報警輸出觸點功率：AC220V/3A
風機輸出觸點功率：AC220V/3A(增加風機控制器為30A)
絕緣性能＞10MΩ（外殼與電源間）
抗電強度＞2000V（外殼與電源間）
外觀尺寸主機：400*270*84 風控：350*250*150 采集器：238*90*36
RTU通訊標準RS485、RS232接口，波特率4800BPS
