紅外式六氟化硫環境監測
基本操作指南
1、開機
打開電源，主機進入初始化并停留在主菜單頁面上，六個功能圖標分別為：數據測量、報警記錄、基本設置、通風、模擬報警、系統信息，最下面會顯示當前環境溫度、濕度和當前時間。
2、系統操作
1）數據測量
?點擊“數據測量”圖標進入頁面，顯示O2和SF6的實測數據，如果超過16個監測點，請按右側“下頁”鍵切換頁面；系統自動設定每分鐘采集一次，如需快速采集請按右側“及時采集”按鈕；表格下方會記錄上次風機啟動的時間。
?點擊“報警記錄”圖標進入報警數據頁面，所有的超標報警的數據均會記錄在此，超過容量將自動覆蓋。
?點擊“基本設置”圖標進入設置頁面，按下一頁進入設置頁面的第二頁，設置完成后必須點擊右側“讀取零點”按鈕，并按確定退出。每次開機必須執行“讀取零點”功能。各設置功能如下：
從機采集點個數：表示采集器（也稱O2和SF6傳感器）數量；
風機開啟時間設定：表示風機自動啟動時間；
每天開啟次數：表示風機每天自動啟動的次數；
風機運行時間：表示風機單次運行的持續時間；
SF6泄漏報警閾值：表示SF6氣體濃度報警值設定；
O2含量報警閾值：表示氧氣濃度報警值設定；
時間設置：表示系統時鐘；
平均處理：表示對采集信號的修正處理；
基準點個數：表示標準點（也稱溫濕度采集器）的數量，一般設置成1；
零點修正：表示對基準數值修正，一般不小于100；
修正系數：表示采集信號放大的倍率，一般設置成1；
采集周期：表示系統多久采集一次數據，一般設置成1。
讀取零點：表示系統的初始化數據（每次開機必須重新讀取零點）
?點擊“通風”圖標，風機將立即執行通風功能，并顯示倒計時。
?點擊“模擬報警”圖標，主機將執行模擬報警功能。
?點擊“系統信息”圖標，顯示儀器名稱及軟件版本號。
注意：非系統維護人員，請勿進入“系統設置”。

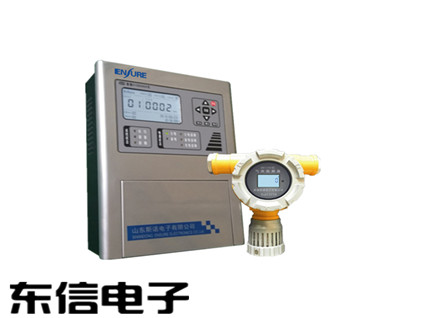

氣體報警器技術參數：
檢測原理：半導體式氣體傳感器
檢測氣體：六氟化硫有毒氣體
電 源：探測器：DC24V±25%;控制器：220V
輸 出：三線制(4～20)mA;四線制：RS485
采樣方式：自然擴散式
防爆等級：ExdⅡCT6
使用壽命：1.5-2年
測量精度：±5%FS
相應時間：≤30S
溫 度：-40℃～65℃
連接線纜：4×0.75或4×1.0國標線
傳輸距離：≤1200m
使用壽命：1.5-2年
防爆等級：ExdⅡCT6
安裝螺旋：G3/4〞、
安裝方式：固定支架、鋼管、墻壁裝
