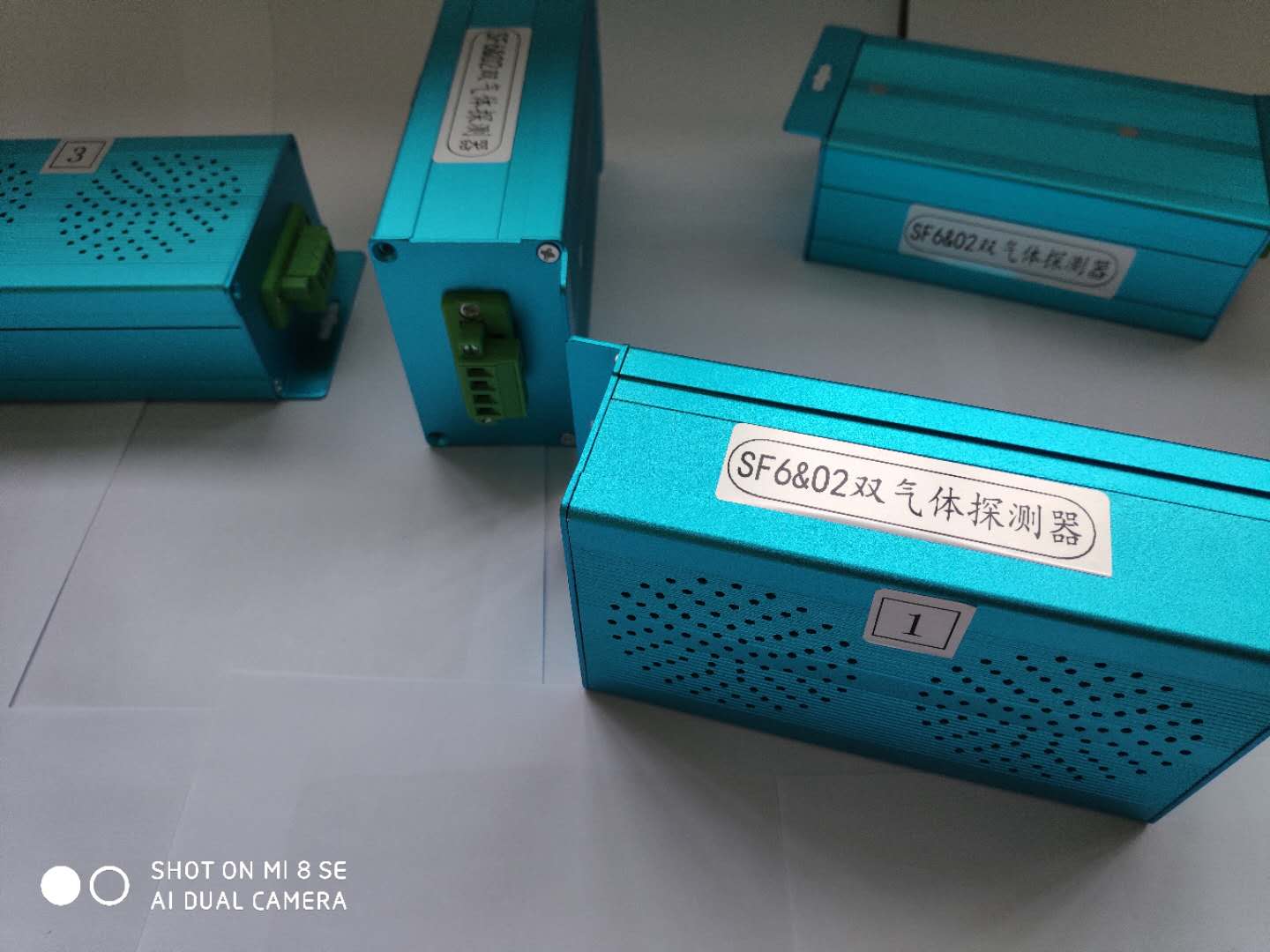

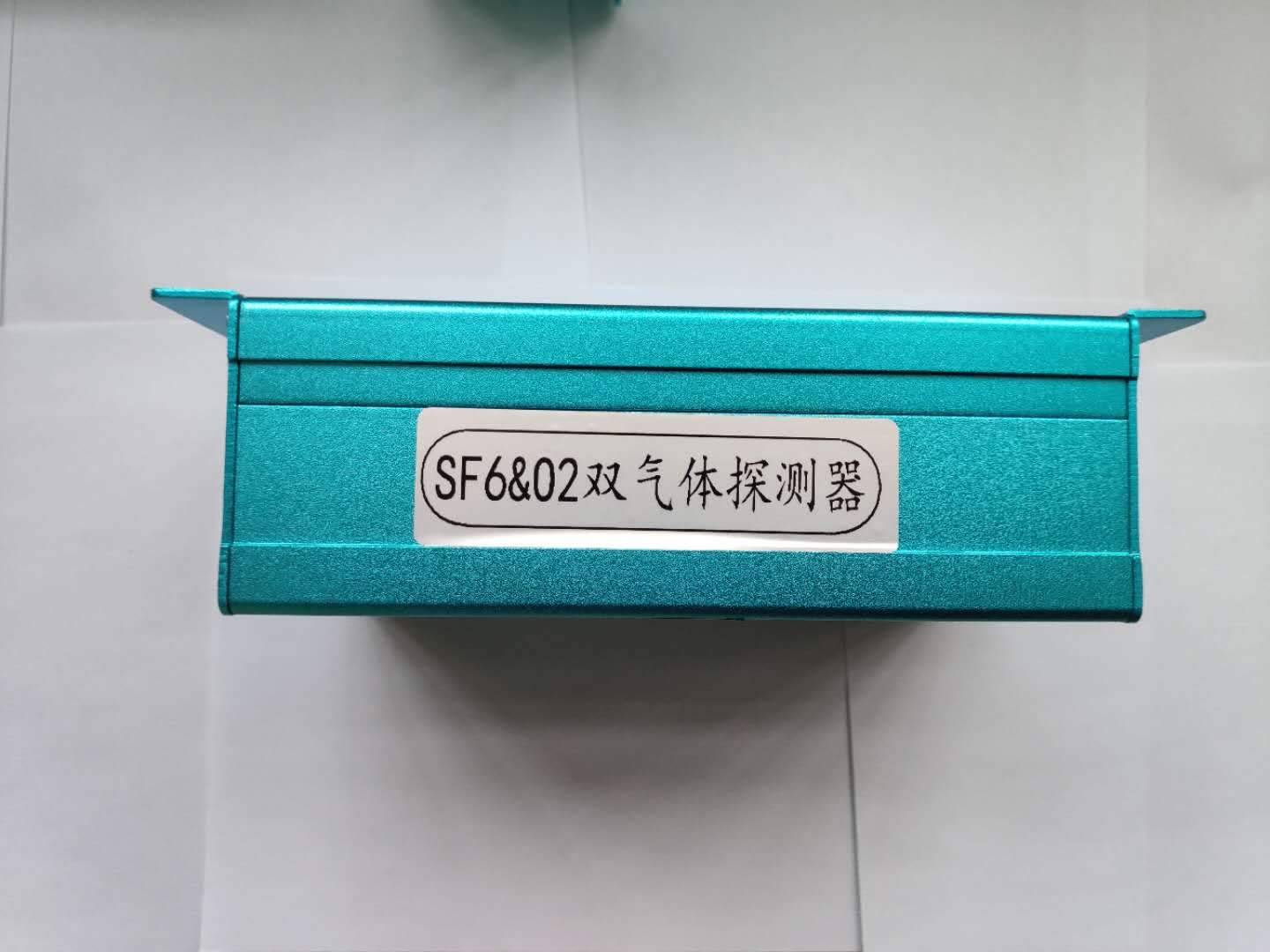

SF6+O2一體式探測器（紅外式）485信號輸出

DX6000H-ST 是一款多氣體傳感器模組，可以同時檢測 SF6 和 O2 兩種氣體， SF6 采用 NDIR 紅外吸收檢測原理，O2 采用電化學原理。該模組采用 MEMS 光源、特殊結構的光學腔體和雙通道探測器，實現空間雙光路參比補償，微處理器進行信號采集、處理和輸出。DX6000H-ST 具有很好的選擇性，高靈敏度，壽命長，低功耗；內置溫度傳感器，可進行溫度補償；采用 485 輸出。

技術參數

1.1 工作條件

描述	符號	數值	單位
儲存溫度	Tstg	-20 to 50	°C
工作溫度	TA	-20 to +50	°C
工作濕度	HA	15 to 90	%RH 無凝結
工作壓力	PA	0.8 to 1.2	atm

1.2 電氣特征

描述	符號	最小	典型	最大	單位
供電	Vs	9	12	18	V
工作電流	I	100	120	150	mA

SF6+O2一體式探測器（紅外式）485信號輸出

1.3 性能參數

描述(SF6)		典型	單位
探測范圍（可定制）		1500	ppm
測量精度		±20 或者±5%真值取大者	ppm
分辨率		8	ppm
T90	/	/	/
T90	擴散	30	S
重復性	零點	<±50	ppm
重復性	50% FS	<±5%測量值

描述（O2）		O2	單位
探測范圍		0-25%VOL	PPM
分辨率		0.1%VOL
T90	擴散式	15	秒
/		/	/

信號輸出

信號輸出：RS485 （MODBUS RTU）輸出。

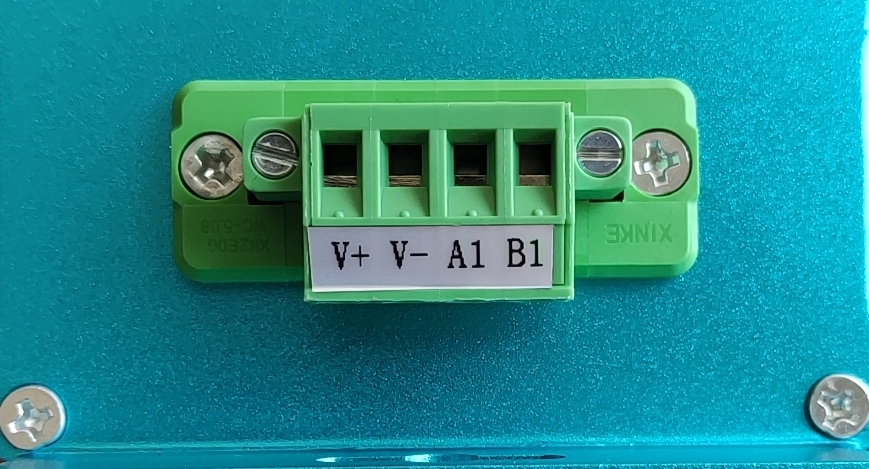

接口定義：采用 4 芯的 2.54 間距的插座作為用戶接口。J2 為 485 接口，端子定義為：VCC GND A B
注：當模組為冷啟動時，開機后二分鐘內數字輸出與模擬輸出的濃度值信號不作為測量依據。
4.信號輸出信號輸出：RS485 （MODBUS RTU）輸出。接口定義：采用 4 芯的 2.54 間距的插座作為用戶接口。J2 為 485 接口，端子定義為：VCC GND A B 注：當模組為冷啟動時，開機后二分鐘內數字輸出與模擬輸出的濃度值信號不作為測量依據。
