SF6斷路器SF6泄漏報警
一、概述

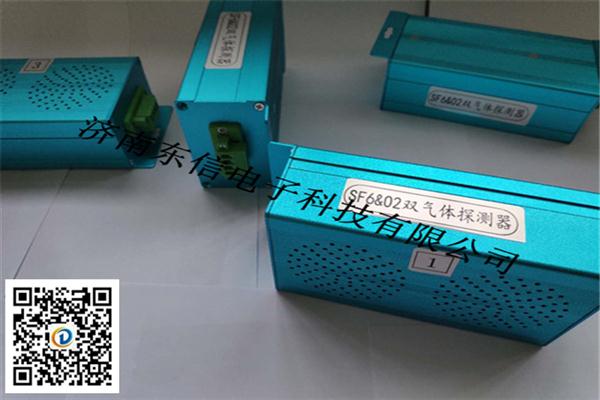

六氟化硫點型氣體探測器是我公司最新研制開發的探測器，用于長期連續監測空氣中氣體的含量，安裝在氣體易泄漏的場所。可與本公司的SF6氣體報警控制器相連，組成完整的氣體監測系統。
該探測器完全按照GB15322.1－2003、GB12358-2006、JJG6932011嚴格設計而成，具有高穩定性，低功耗，抗干擾性。特別適用于工作環境惡劣，工作人員不易靠近的易燃易爆場所。是保證財產和人身安全的理想監測儀器。
二、主要功能
⑴ 完成對傳感器的轉換供電。
⑵ 完成氣體濃度——電信號的轉換。
⑶ 完成模擬信號——數字信號轉換。
⑷ 完成濃度值轉換，通過判斷產生報警標志、故障標志。
⑸ 實現濃度值、標志位的上傳，供ARD800型氣體報警控制器判斷、顯示記錄、輸出等。
⑹ 通過總線控制器下發命令可實現探測器報警定值設置、地址修改或查閱。
三、主要技術指標
⑴ 檢測原理：催化燃燒式、電化學式、半導體式、紅外線式
⑵ 檢測氣體、測量范圍、報警點：見標牌
⑶ 電源：DC24V
⑷ 功耗：1.2W
⑸ 環境： 溫度：可燃：-40℃－70℃
毒性：-20℃－50℃
濕度：≤95%RH
⑹ 大氣壓力：86KPa －106KPa
⑺ 絕緣電阻：正常環境時≥100MΩ
濕度為94%RH時≥1MΩ
⑻ 工作方式：連續
⑼ 防爆方式：隔爆
⑽ 取樣方式：擴散
⑾ 貯存： 溫度：-500C—800C
濕度：≤95%RH
⑿ 壽命：三年
⒀ M-Bus信號傳輸距離<1200m（二芯屏蔽雙絞線,線徑≥0.75mm2時)
四、工作原理SF6http://www.rencaixintai.com/
探測器主要由傳感器、單片機、運算放大電路、通訊芯片等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過運算放大電路、單片機轉換為數字信號，最后通過通訊芯片轉換為M-Bus標準信號，上傳給控制器。
五、安裝須知
⑴ 該探測器在DC24V供電時，電流50mA，電壓≤18V時將不能正常工作，根據上述條件，結合現場安裝情況選用供電線。
銅的電阻率0.0174Ωmm2/m
⑵ 根據距離遠近選擇合適線徑，建議選用0.5mm2以上的雙絞銅線作通訊供電線。
六、安裝說明
⑴ 安裝位置
將探測器安裝在可能有氣體泄漏的區域中，探測器安裝必須牢固。探測器安裝高度宜高出釋放源（0.5~2）m處。為了正確使用探測器并防止其故障的發生，請不要安裝在以下位置：
a、直接受蒸汽、油煙影響的地方；
b、給氣口、換氣扇、房門等風量流動大的地方；
c、水汽、水滴多的地方；
d、溫度在-40℃以下或70℃以上的地方；
e、有強電磁場的地方。
⑵ 安裝方法
根據探測器的安裝位置，用兩個M6膨脹螺栓把固定架固定在墻壁或其他支撐物上，探測器應可靠接地。
⑶ 接線
接線要采用高度屏蔽線，防止電信號被干擾，打開探測器蓋，將電纜穿入探殼內，前端剝皮50mm，線芯依次排開，根據實測截取多余的長度，剝線長度10mm。拔下接插件，用Φ3的小型螺絲刀，將撥好的導線依次固定到接插件內。接線順序：T+（紅線）、T-（黑線）、機殼地（電纜的屏蔽網）依次接控制器對應端子。T+、T-接線無反正。接好線后用防爆膠泥將電纜線出口密封，緊固好機殼。
可燃 毒性
七、故障診斷
⑴ 供電電源不能低于18V，不能正常工作時首先檢測電源。
⑵ 出現通訊故障時檢查接線。
⑶ 地址號重復，易出通訊故障。
⑷ 數值不準,有可能是傳感器老化失效。
八、更換元件一覽表（見下圖）
序號 名稱 型號
1 PIC16F690 SOIC
2 TD1509PR SOIC
3 SMBJ43CA TVS
4 TD1509P5 SOIC
九、通電調試和校準：
⑴ 通電：探測器在與配套控制器連接通電后，控制器顯示數值“0”或個位數值（通電20分鐘后可回到“0”，這屬于正常情況，請放心使用），即為正常工作狀態。如否，請檢查接線是否正確。
⑵ 調零：在清潔的空氣環境中，通電預熱20分鐘后，配接控制器發出調零命令，自動調零。詳情見配接控制器說明書。
特別注意：毒性探測器凋零：在清潔的空氣環境中，通電預熱20分鐘后，轉動線路板上“Z”電位器，實現調零。
⑶ 校準：為保證測量數值的精確，儀器連續運行3個月必須進行重新標定校準。方法：通入標準氣體看液晶屏顯示。若顯示數值不在+3%范圍時，通過配接控制器對其進行“標定”操作，詳情見配接控制器說明書；若數值不能標定到該范圍內，請更換傳感器或與我公司聯系。
十、維修與保養
⑴ 保持探測器表面清潔，以免堵塞，影響使用。
⑵ 經常檢查探測器有無意外進水，以免檢測元件浸水，影響其性能。
⑶ 請不要用大量燃?xì)庵睕_探測器。
⑷ 用戶和非專業人員不許隨意拆卸該儀器。
⑸ 儀器出現故障，用戶不便修理時，請將整機送回我公司修理或及時通知我公司派專業人員檢修。
⑹ 本儀器保修壹年，終生服務。
濟南東信電子科技有限公司
JiNan DongXin Electronic Technology Co., Ltd.
地址：山東·濟南
郵政編碼：250000
客戶服務電話：0531-85828303
公司官方網站：http://www.rencaixintai.com/
濟南東信電子科技有限公司
為正確的使用本設備，請?jiān)谑褂们白屑?xì)閱讀本說明書，并妥善保管以供今后參考。
請參照以下辦法，依次進行故障排除：系統主機無任何顯示檢查是否有電源輸入；檢查主機電開關是否打開；查看主機接入電源開關是否打開；如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。主機或顯示單元顯示混亂或部分無顯示關閉系統總電源30秒后重新啟動檢查探測器接線插頭是否緊固； 如果進行以上檢查均沒有發現問題，請立即與我們的技術支持人員聯系。其它問題請直接與我們聯系！
