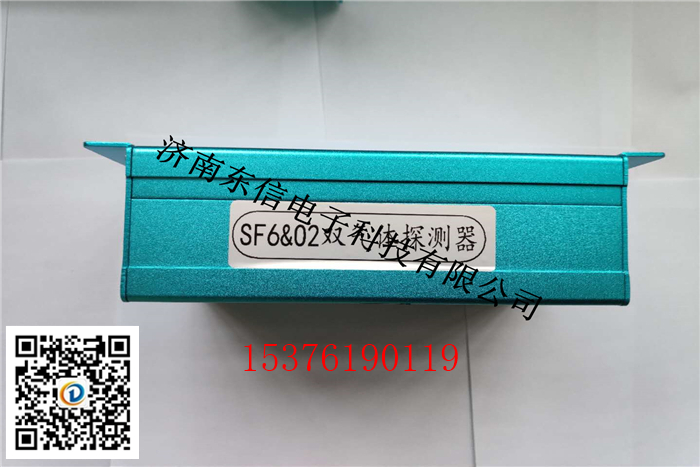

預制艙六氟化硫+氧氣雙氣體探頭SF6報警裝置

預制艙六氟化硫+氧氣雙氣體探頭SF6報警裝置

預制艙六氟化硫+氧氣雙氣體探頭SF6報警裝置,控制器繼電器,SF6報警裝置,SF6報警器,SF6泄漏報警裝置,國網SF6報警器,風機控制箱,風機控制器,SF6&O2雙氣體探測器

一、概述

六氟化硫點型氣體探測器是我公司最新研制開發的探測器，用于長期連續監測空氣中氣體的含量，安裝在氣體易泄漏的場所。可與本公司的SF6氣體報警控制器相連，組成完整的氣體監測系統。

該探測器完全按照GB15322.1－2003、GB12358-2006、JJG6932011嚴格設計而成，具有高穩定性，低功耗，抗干擾性。特別適用于工作環境惡劣，工作人員不易靠近的易燃易爆場所。是保證財產和人身安全的理想監測儀器。

二、主要功能

⑴ 完成對傳感器的轉換供電。

⑵ 完成氣體濃度——電信號的轉換。

⑶ 完成模擬信號——數字信號轉換。

⑷ 完成濃度值轉換，通過判斷產生報警標志、故障標志。

⑸ 實現濃度值、標志位的上傳，供ARD800型氣體報警控制器判斷、顯示記錄、輸出等。

⑹ 通過總線控制器下發命令可實現探測器報警定值設置、地址修改或查閱。

三、主要技術指標

⑴ 檢測原理：催化燃燒式、電化學式、半導體式、紅外線式

⑵ 檢測氣體、測量范圍、報警點：見標牌

⑶ 電源：DC24V

⑷ 功耗：1.2W

⑸ 環境： 溫度：可燃：-40℃－70℃

                毒性：-20℃－50℃

濕度：≤95%RH

⑹ 大氣壓力：86KPa －106KPa

⑺ 絕緣電阻：正常環境時≥100MΩ

             濕度為94%RH時≥1MΩ

⑻ 工作方式：連續

⑼ 防爆方式：隔爆

⑽ 取樣方式：擴散

⑾ 貯存： 溫度：-500C—800C

濕度：≤95%RH

⑿ 壽命：三年

⒀ M-Bus信號傳輸距離<1200m（二芯屏蔽雙絞線,線徑≥0.75mm2時)

四、工作原理

探測器主要由傳感器、單片機、運算放大電路、通訊芯片等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過運算放大電路、單片機轉換為數字信號，最后通過通訊芯片轉換為M-Bus標準信號，上傳給控制器。

五、安裝須知

⑴ 該探測器在DC24V供電時，電流50mA，電壓≤18V時將不能正常工作，根據上述條件，結合現場安裝情況選用供電線。

銅的電阻率0.0174Ωmm2/m

⑵ 根據距離遠近選擇合適線徑，建議選用0.5mm2以上的雙絞銅線作通訊供電線。

六、安裝說明

⑴ 安裝位置

將探測器安裝在可能有氣體泄漏的區域中，探測器安裝必須牢固。探測器安裝高度宜高出釋放源（0.5~2）m處。為了正確使用探測器并防止其故障的發生，請不要安裝在以下位置：

a、直接受蒸汽、油煙影響的地方；

b、給氣口、換氣扇、房門等風量流動大的地方；

c、水汽、水滴多的地方；

d、溫度在-40℃以下或70℃以上的地方；

e、有強電磁場的地方。

⑵ 安裝方法

根據探測器的安裝位置，用兩個M6膨脹螺栓把固定架固定在墻壁或其他支撐物上，探測器應可靠接地。

⑶ 接線

接線要采用高度屏蔽線，防止電信號被干擾，打開探測器蓋，將電纜穿入探殼內，前端剝皮50mm，線芯依次排開，根據實測截取多余的長度，剝線長度10mm。拔下接插件，用Φ3的小型螺絲刀，將撥好的導線依次固定到接插件內。接線順序：T+（紅線）、T-（黑線）、機殼地（電纜的屏蔽網）依次接控制器對應端子。T+、T-接線無反正。接好線后用防爆膠泥將電纜線出口密封，緊固好機殼。

可燃                         毒性

七、故障診斷

⑴ 供電電源不能低于18V，不能正常工作時首先檢測電源。

⑵ 出現通訊故障時檢查接線。

⑶ 地址號重復，易出通訊故障。

⑷ 數值不準,有可能是傳感器老化失效。

八、更換元件一覽表（見下圖）

序號 名稱 型號

1 PIC16F690 SOIC

2 TD1509PR SOIC

3 SMBJ43CA TVS

4 TD1509P5 SOIC

九、通電調試和校準：

⑴ 通電：探測器在與配套控制器連接通電后，控制器顯示數值“0”或個位數值（通電20分鐘后可回到“0”，這屬于正常情況，請放心使用），即為正常工作狀態。如否，請檢查接線是否正確。

⑵ 調零：在清潔的空氣環境中，通電預熱20分鐘后，配接控制器發出調零命令，自動調零。詳情見配接控制器說明書。

特別注意：毒性探測器凋零：在清潔的空氣環境中，通電預熱20分鐘后，轉動線路板上“Z”電位器，實現調零。

⑶ 校準：為保證測量數值的精確，儀器連續運行3個月必須進行重新標定校準。方法：通入標準氣體看液晶屏顯示。若顯示數值不在+3%范圍時，通過配接控制器對其進行“標定”操作，詳情見配接控制器說明書；若數值不能標定到該范圍內，請更換傳感器或與我公司聯系。

十、維修與保養

⑴ 保持探測器表面清潔，以免堵塞，影響使用。

⑵ 經常檢查探測器有無意外進水，以免檢測元件浸水，影響其性能。

⑶ 請不要用大量燃氣直沖探測器。

⑷ 用戶和非專業人員不許隨意拆卸該儀器。

⑸ 儀器出現故障，用戶不便修理時，請將整機送回我公司修理或及時通知我公司派專業人員檢修。

⑹ 本儀器保修壹年，終生服務。
