紅外式六氟化硫監測裝置
一、溫濕度檢測器
產品概述
溫濕度檢測器具有檢測及通信傳輸功能，并將檢測到的實時溫濕度數據通過RS-485總線傳送至監控主機或PC機進行實時顯示。產品的外殼選用優質鋁型材一體化結構，接線方式選用可插拔式接線端子,電源與通訊接線采用兩進兩出接線方式,設有接線端子護罩，安全又可靠。是具有全數字傳輸功能的新一代高精度溫濕度檢測器。
二、主要功能
⑴ 完成對傳感器的轉換供電。
⑵ 完成氣體濃度——電信號的轉換。
⑶ 完成模擬信號——數字信號轉換。
⑷ 完成濃度值轉換，通過判斷產生報警標志、故障標志。
⑸ 實現濃度值、標志位的上傳，供ARD800型氣體報警控制器判斷、顯示記錄、輸出等。
⑹ 通過總線控制器下發命令可實現探測器報警定值設置、地址修改或查閱。
三、主要技術指標
2) 主要參數
◆溫度測量范圍：-40 ~ +80℃ 誤差：<±1℃;
◆濕度測量范圍：0 ~ 99%RH；誤差率：<±5%；
◆工作電源及功耗： DC/24V;<5W；
◆外殼材質： 鋁合金型材機箱；
◆通信協議 ModbusRTU協議；CRC16校驗；
◆通信接口：RS-485接口；
◆工作環境： 室內，溫度：-30℃～+60℃，濕度：≤95﹪RH；
四、工作原理SF6http://www.rencaixintai.com/
探測器主要由傳感器、單片機、運算放大電路、通訊芯片等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過運算放大電路、單片機轉換為數字信號，最后通過通訊芯片轉換為M-Bus標準信號，上傳給控制器。
五、安裝原則：
? 有毒氣體探測器與釋放源的距離：室內不宜大于 1 米，室外不宜大于 2 米。
? 探測器選點應選擇閥門、管道接口、出氣口或易泄漏附近方圓 1 米的范圍內，盡可能靠近，但不影響其他設
備操作。
? 探測器應安裝在氣體容易泄漏、易流經的場所，及容易滯留的場所，安裝位置應根據被測氣體的密度、安裝
現場氣流方向、溫度等各種條件來確定。。
? 檢測比空氣重的氣體（例如SF6）時，推薦探測器安裝高度應高出地坪(或樓板面)0.3～0.6m，且與釋
放源的水平距離宜小于 5m。安裝過低易造成探測器進水；過高則超出了氣體易于積聚的高度。

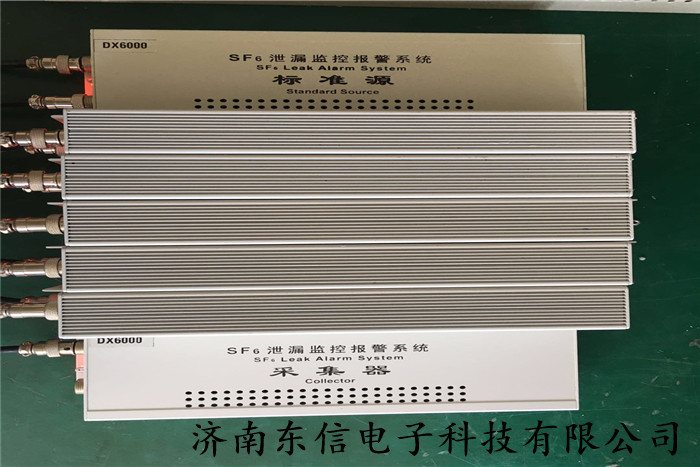

SF6泄漏定量報警系統：可廣泛應用于各種電壓等級的SF6開關室、組合電器室（GIS室）等場所。本產品中SF6氣體泄漏檢測運用的正是紅外光譜吸收技術。
與其他檢測技術相比，運用紅外光譜吸收技術檢測SF6氣體，檢測精度高，穩定可靠，且不受環境溫濕度等條件限制。
